本期我們是需要拆解這臺聯想MIIX 520的平板二合一筆記本電腦，雖然這款電腦停產已經有一段時間了，但是市面上還是有不少全新的庫存在出售，當然也有一些展示樣機二手的還是非常不錯的，論壇就有一些這樣的型號，今天我們來詳細的拆解下這款電腦看看里面的用料以及設計如何，是否是如網上大家所說的性?xún)r(jià)比不錯的一款平板二合一。

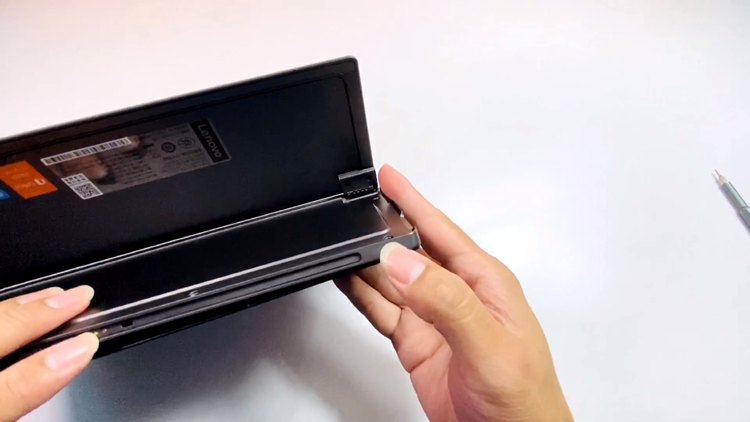

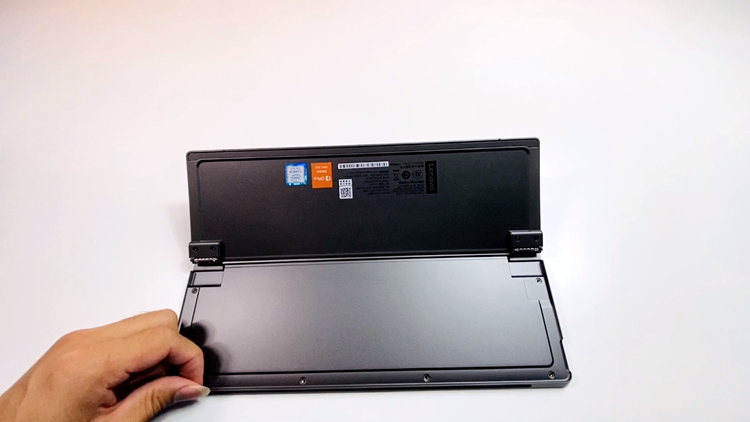

其實相對一般的筆記本來說，平板的電腦拆解是比較簡單的，比如這款，只需要背面的六顆螺絲拆掉就可以了。

但是這個屏幕由于設計了很多卡槽的設計，因此不容易拆，建議從屏幕的最下面開始

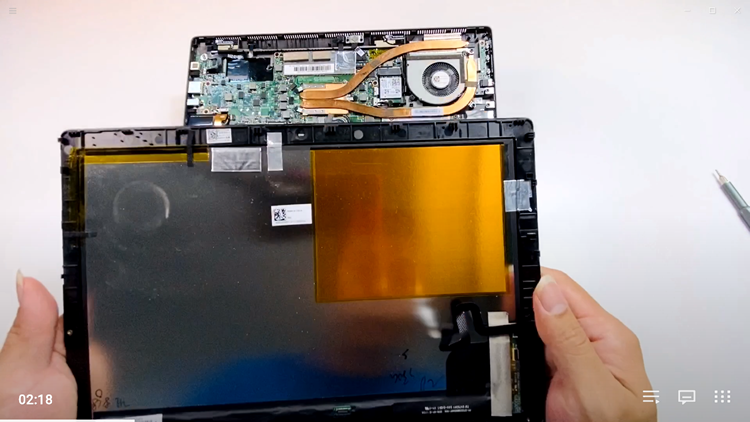

屏幕拆開后。屏幕上有一個很大的金屬面板覆蓋，屏幕的正面是觸控玻璃，背面則是電磁筆的操控面板， 唯一的一個電路是觸控的IC電路板

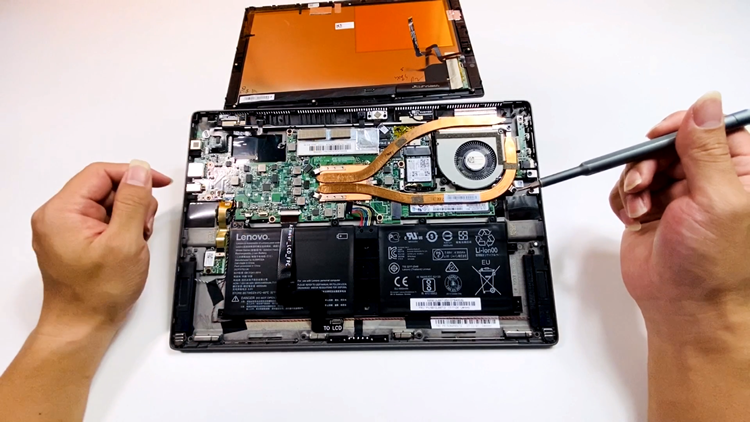

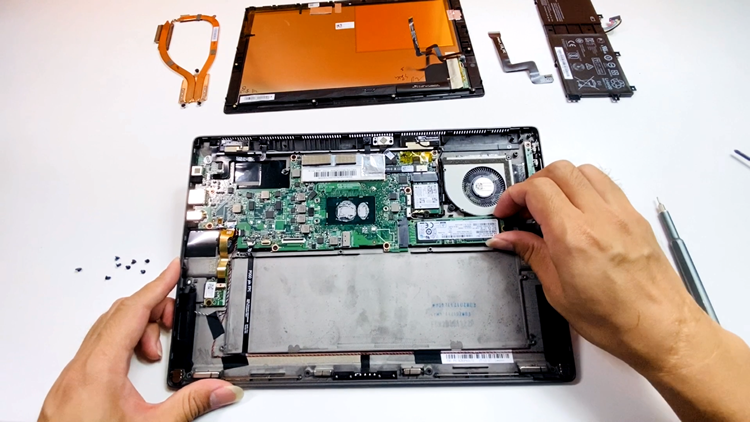

下面就是主要的計算機元件的部分，主板，電池，以及風扇，無線網卡以及內置的硬盤等

風扇可以說是非常薄。。。。以至于說兩個散熱片疊加在一起的厚度。

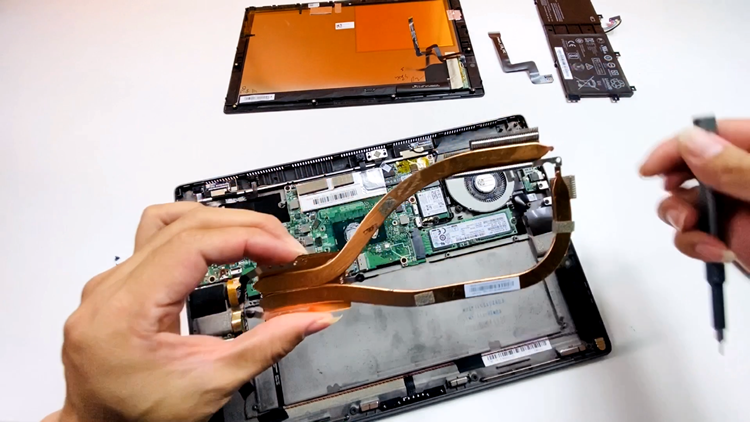

如果需要自行設計硬盤的話，這個散熱片是肯定需要拆下來的，因?yàn)橛脖P(pán)就在散熱管的下面，不知道這個設計會不會影響主硬盤的壽命，畢竟天天頂著一個散熱管在工作。

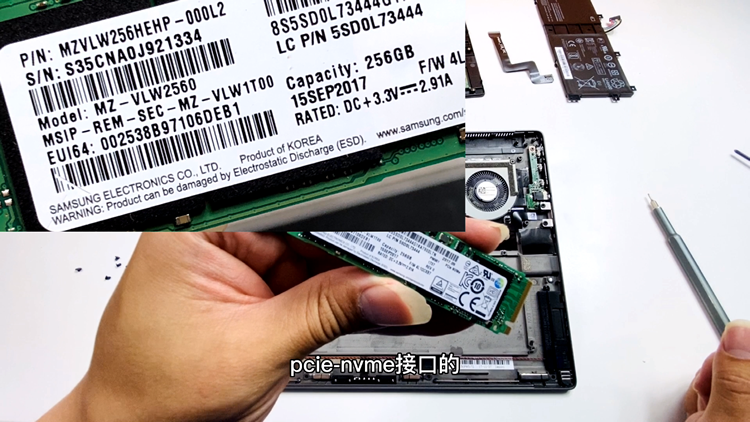

這臺MIIX 520拆解后的硬盤特寫，根據型號以及銷售地不一樣有的也可能是其他的硬盤。

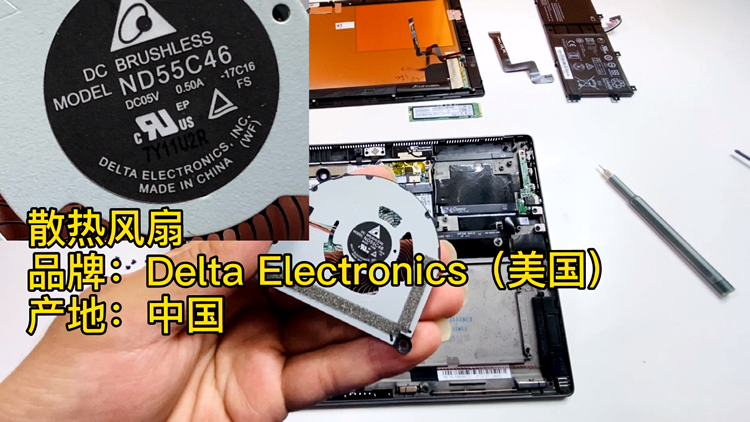

內置的風扇模塊，來自美國的一個品牌，MIIX 525拆解也是一樣的。甚至早一年發布的MIIX 510其實設計大部分都是一樣，比如電池，比如風扇，這些電子元件居然都是通用的。

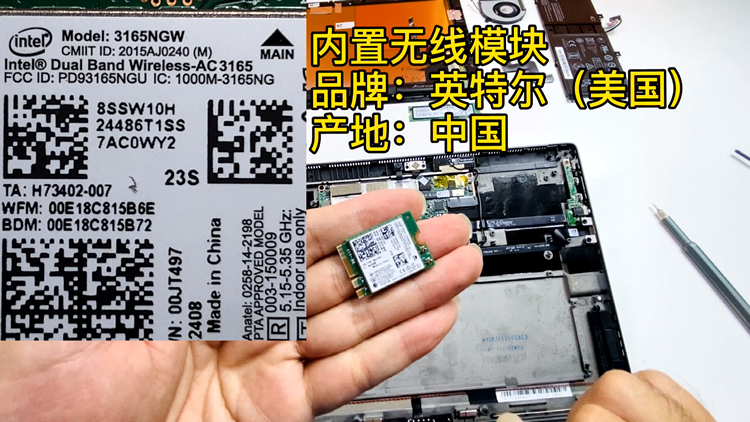

內置的無線網卡是來自英特爾的

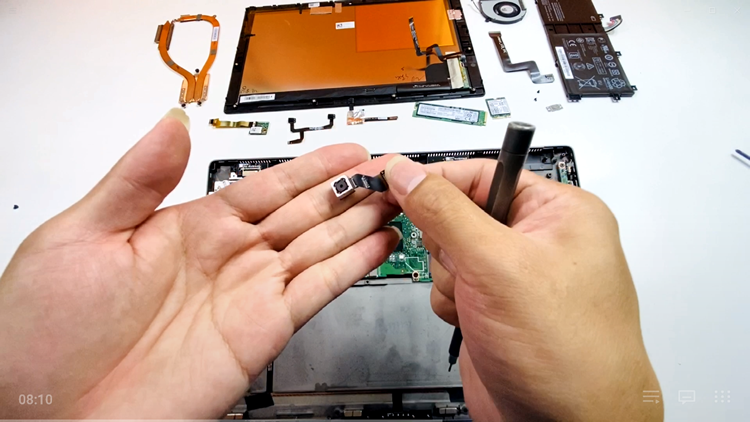

繼續看內置的攝像頭模塊。

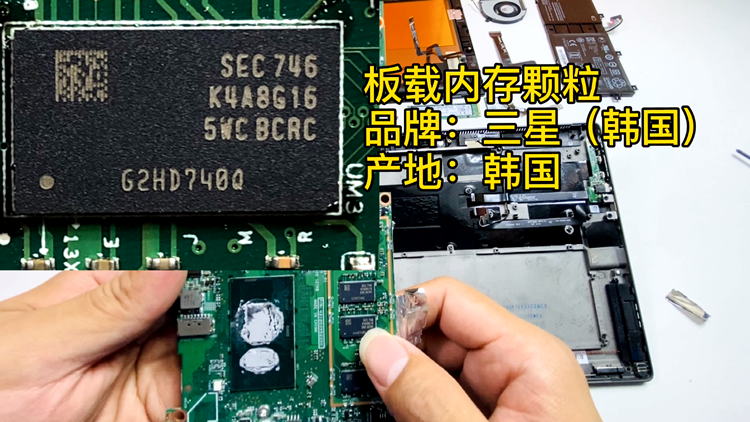

內置的板載內存顆粒

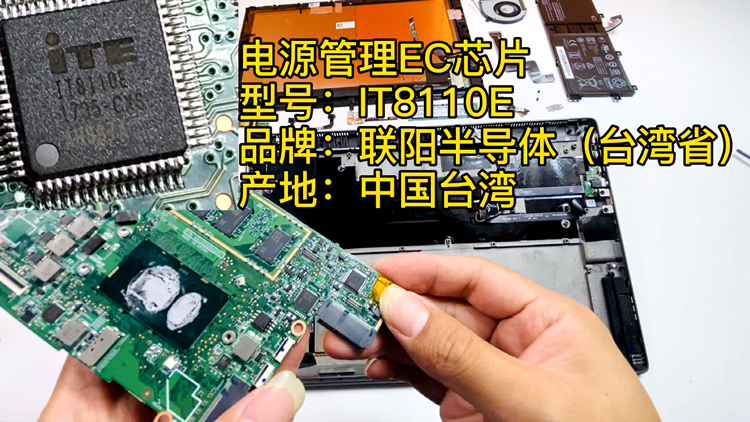

內置的電源管理IC模塊來自聯陽半導體

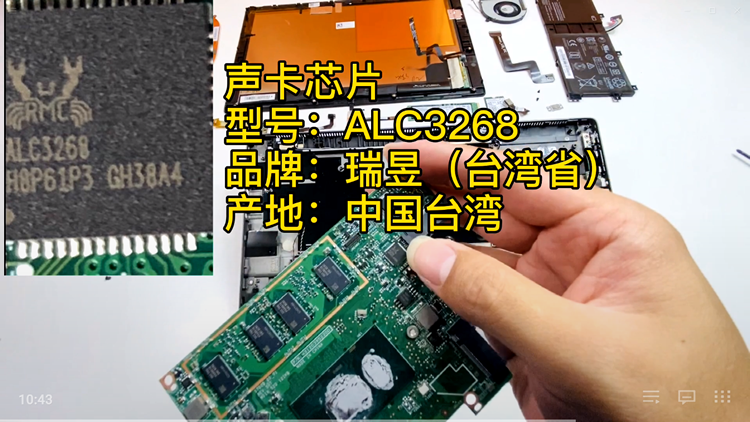

內置的MIIX 520的聲卡芯片來自臺灣的瑞昱

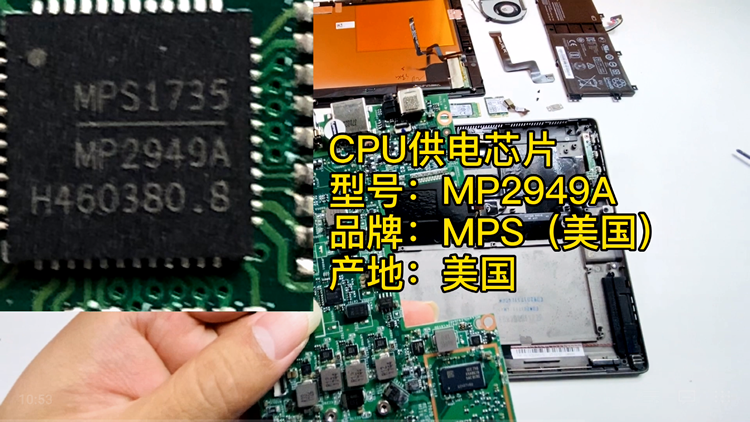

處理器的供電芯片

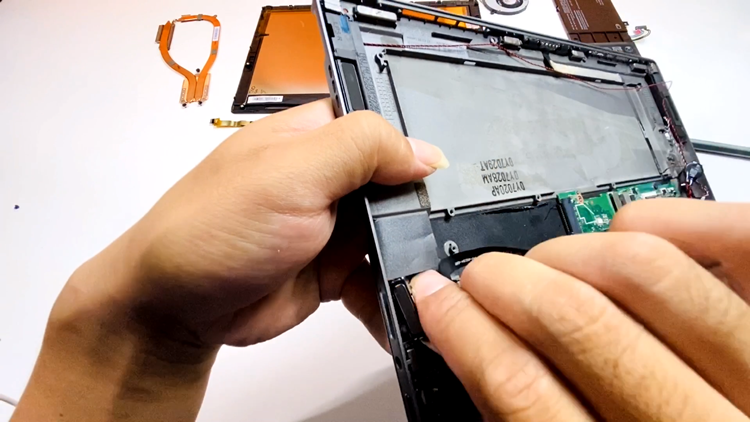

內置的指紋識別隱藏在側面。

以上就是這臺MIIX 520/ 525的拆解， 如果有興趣看視頻的話也可以在頭條搜索利淘網，關注我們查看視頻。
